Čo je BSH hranol (lepené lamelové drevo) a kedy sa oplatí

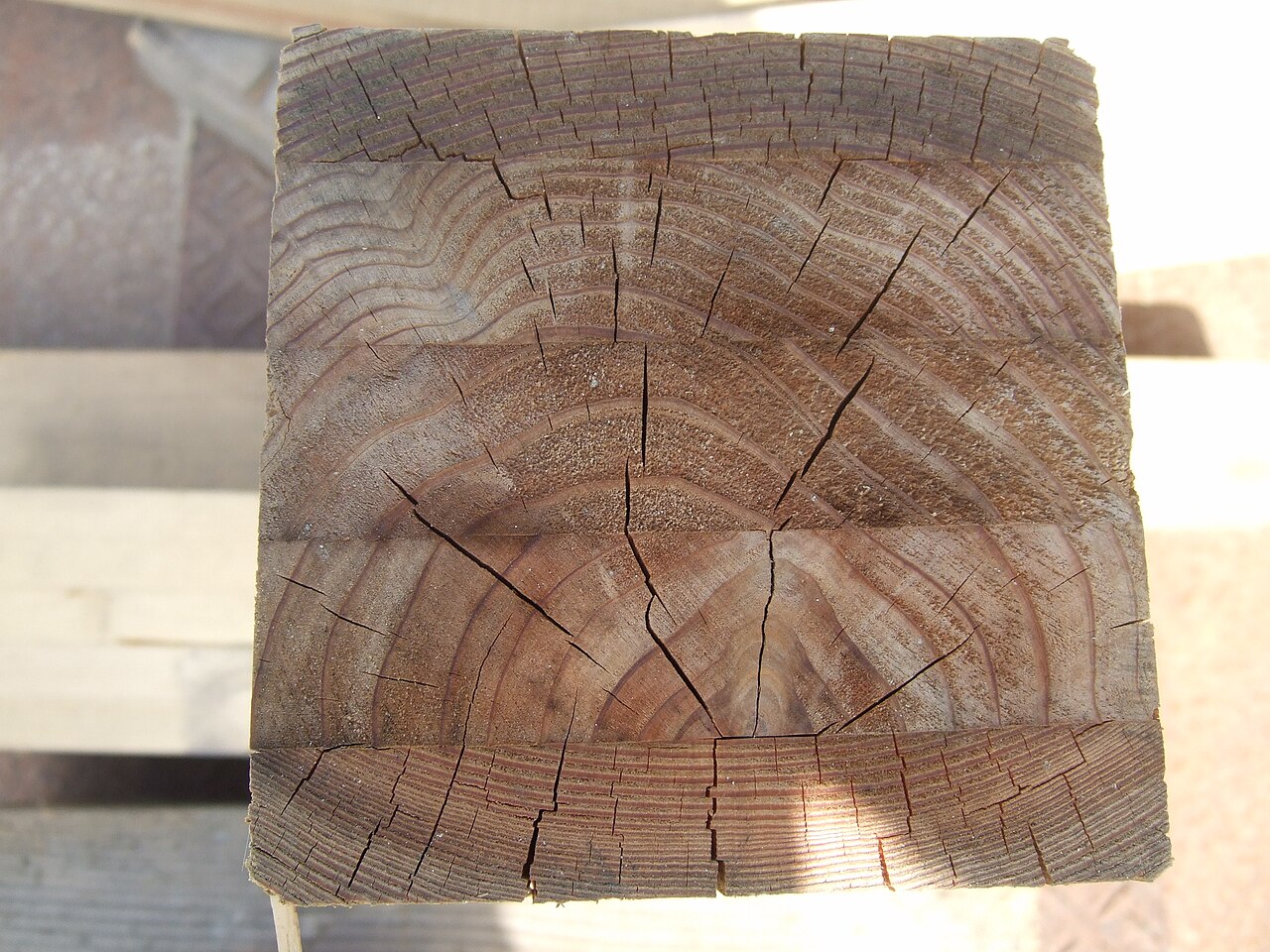

BSH (z nemeckého Brettschichtholz) je lepené lamelové drevo, v slovenskej praxi nazývané aj lepený vrstvený hranol. Vzniká zlepením niekoľkých vysušených a pevnostne vytriedených lamiel, ktorých vlákna smerujú rovnakým smerom. Takto sa dajú vyrobiť prierezy a dĺžky, ktoré by z jedného kmeňa nebolo možné získať, a navyše s veľmi stálym tvarom.

Ako sa BSH vyrába

Lepené lamelové drevo sa vyrába podľa harmonizovanej normy EN 14080 (na Slovensku STN EN 14080). Postup je v hlavných krokoch takýto:

1. Sušenie lamiel – dosky sa technicky vysušia.
2. Triedenie – každá lamela sa pred lepením vizuálne alebo strojovo vytriedi; väčšie hrče, kôra a živicové vrecká sa vyrežú.
3. Dĺžkové napojenie – lamely sa spoja klinovým (zubovitým) spojom do potrebnej dĺžky.
4. Lepenie a lisovanie – na lamely sa nanesie lepidlo, uložia sa na seba rovnobežne s vláknami a zlisujú.
5. Hobľovanie – hotový hranol sa ohobľuje a zrazia sa mu hrany.

Štandardná hrúbka lamely je podľa jedného z distribútorov 40 mm, pre zakrivené prvky sa používajú tenšie lamely. Výrobca HASSLACHER uvádza maximálnu hrúbku lamely 45 mm, pri triede prevádzky 3 menej.

Lepidlá a formaldehyd

Na lepenie sa používajú najmä lepidlá typu MUF (melamín-močovina-formaldehyd) podľa EN 301 alebo jednozložkové polyuretánové lepidlá PUR podľa EN 15425. Škáry po MUF lepidle sú svetlé a odolné proti vode. Vyhlásenia o parametroch výrobcov uvádzajú emisnú triedu formaldehydu E1.

Pevnostné triedy GL: čo znamená „h“ a „c“

Pevnostné triedy lepeného lamelového dreva sa označujú písmenami GL a číslom, ktoré udáva charakteristickú pevnosť v ohybe v N/mm². Písmeno na konci určuje skladbu prierezu:

• h (homogénne) – všetky lamely majú rovnakú pevnostnú triedu,
• c (kombinované) – vonkajšie lamely majú vyššiu pevnosť ako vnútorné. Pevnejšie lamely sú tam, kde je ohybové namáhanie najväčšie, čo je hospodárnejšie.

Trieda	Pevnosť v ohybe f_m,g,k [N/mm²]	Modul pružnosti E_0,g,mean [N/mm²]	Charakteristická hustota ρ_g,k [kg/m³]	Priemerná hustota ρ_g,mean [kg/m³]
GL24h	24	11 500	385	420
GL24c	24	11 000	365	400
GL28c	28	12 500	390	420
GL30h	30	13 600	430	480

Hodnoty podľa EN 14080 v podaní výrobcu HASSLACHER. Pozor na staršie tabuľky na internete – niektoré ešte uvádzajú hodnoty podľa zrušenej normy EN 1194.

Vlastnosti BSH

• Nízka vlhkosť: BSH v našej ponuke má vlhkosť 12 % ± 2 % (údaj dodávateľa), teda o niečo nižšiu než pri KVH (15 % ± 3 %).
• Veľké prierezy a dĺžky: BSH sa vyrába v rozmeroch, aké masívne drevo neumožňuje.
• Požiarne vlastnosti: lepené lamelové drevo s priemernou hustotou aspoň 380 kg/m³ a hrúbkou aspoň 22 mm patrí bez skúšania do triedy reakcie na oheň D-s2, d0. Návrhová rýchlosť zuhoľnatenia β_n je pri lepenom lamelovom dreve 0,7 mm/min, pri masívnom dreve 0,8 mm/min.
• CE označenie: BSH podľa EN 14080 musí mať CE značku a vyhlásenie o parametroch.

Kedy sa BSH oplatí

KVH je pre bežné prvky drevostavby či krovu výborná a hospodárna voľba. BSH má zmysel najmä v týchto prípadoch:

• väčšie rozpätia a zaťaženia – väznice, prievlaky, stropné nosníky, nosníky nad garážou,
• prierezy nad možnosti KVH – dohoda o KVH považuje šírky nad 140 mm za neštandardné, BSH sa vyrába aj v širších a vyšších prierezoch,
• viditeľné konštrukcie – otvorené podkrovia, zimné záhrady, prístrešky a terasy, kde záleží na vzhľade,
• dlhé prvky – keď potrebujete jeden kus bez spoja na stavbe,
• tvarované prvky – oblúky, sedlové a zakrivené nosníky.

Či je BSH vo vašom prípade nutné, alebo postačí KVH, rozhodne statik. Návrh nosnej konštrukcie musí vychádzať z výpočtu podľa STN EN 1995-1-1 (Eurokód 5), ktorý zohľadní zaťaženie snehom, vetrom aj stálym zaťažením.

Označenie Si a NSi pri BSH

Výrobcovia a distribútori rozlišujú pri BSH pohľadovú kvalitu Si a nepohľadovú NSi. Ide o obchodné označenie vzhľadu, nie o pevnostnú triedu. Pri kvalite Si sú napríklad prípustné zosychacie trhliny len do 4 mm, pri NSi nie sú obmedzené; pleseň nie je prípustná ani v jednej z nich.

BSH v ponuke kvhbsh.sk

Skladové BSH dodávame zo smreka v pohľadovej kvalite Si v dĺžke 13 500 mm, prípadne v polovičnej dĺžke 6 750 mm.

BSH na zákazku vyrábame v šírkach 80–240 mm a hrúbkach podľa výrobnej matice do 360 mm (väčšie výšky až do 1 240 mm na individuálny dopyt), v dĺžkach kusa od 1 000 do 18 000 mm. Súčet dĺžok jedného prierezu musí byť najmenej 6 000 mm. K dispozícii sú pevnostné triedy GL24h, GL24c (pre šírky 140–240 mm), GL28c (od prierezu 140 × 320 mm) a GL30h (od šírky 120 mm). Rozmery uvádzame ako šírka × hrúbka, kde šírka je menší rozmer.

Skladové prierezy nájdete v katalógu BSH hranolov, neštandardné rozmery a vyššie triedy si môžete vyskladať v časti BSH na zákazku. Pre menej namáhané prvky odporúčame pozrieť aj KVH hranoly.

Zdroje

1. HASSLACHER – Brettschichtholz (produktová brožúra, hodnoty podľa EN 14080)
2. HASSLACHER – Glued laminated timber (anglická verzia brožúry)
3. Studiengemeinschaft Holzleimbau – BS-Holz-Merkblatt (11/2022)
4. Studiengemeinschaft Holzleimbau – Glulam-Bulletin (2019)
5. BAUKOBOX – Glulam, qualities
6. Mayr-Melnhof Holz – vyhlásenie o parametroch BSH (EN 14080)
7. best wood SCHNEIDER – vyhlásenie o parametroch BSH
8. Delegované nariadenie Komisie (EÚ) 2017/1227 – reakcia na oheň
9. M. Teibinger – Brandschutz im mehrgeschossigen Holzbau II (2023)
10. Vereinbarung über KVH® (marec 2026)
